1. Логические операции. Урок Adobe Illustrator

Некоторые объекты состоят из простых фигур. Нота — из прямоугольника и овала, бублик получается вычитанием одного круга из другого...

Таким «составлением» занимается одна из палитр программы Illustrator, а сами операции называются логическими. В этом примере будут рассмотрены основные действия палитры на конкретных примерах.

1. Вызовем палитру: меню Window (Окно)-Pathfinder (обработка контуров).

2. Нарисуем овал и узкий прямоугольник так, чтобы они образовали контур ноты:

3. Выделим обе фигуры черной стрелкой и нажмем на первую кнопку палитры – Unit (Объединение):

4. Фигуры слились.

5. Для рисования облака создадим множество овалов так, чтобы один из них, побольше, был снизу, и сольем их:

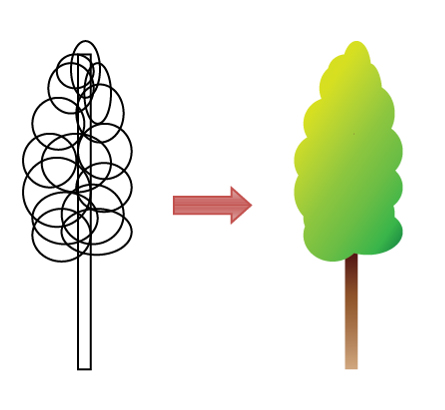

6. Аналогично можно создать крону деревьев:

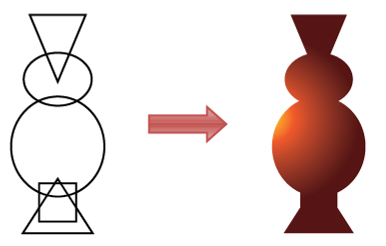

7. И вазу:

8. Теперь фигуры вычитания. Нарисуем круг: при создании эллипса будем удерживать Shift.

9. Теперь подведем указатель мыши к центру круга до появления надписи Center (Центр), и начнем рисовать круг поменьше, удерживая Alt и Shift – создаем контур бублика:

10. Выделим обе фигуры и нажмем вторую кнопку на палитре – Minus Front (Минус передние).

11. Закрасим объект. Можно сделать из него спасательный круг:

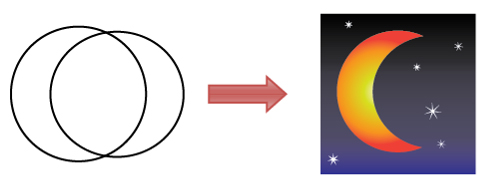

12. Месяц получается вычитанием одного круга из другого:

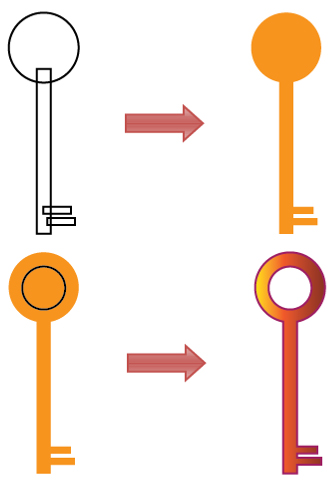

13. Совместим операции объединения и вычитания и получим ключ:

14. С помощью следующей операции – Intersect (Пересечение) создадим листок. Нарисуем два пересекающихся овала:

15. На палитре Pathfinder (Обработка контуров) выбираем команду – Intersect (Пересечение):

16. Листок готов:

17. Копируя, вращая и перекрашивая листок, получаем цветок, а для создания стебля используем дугу:

18. С помощью последней команды первого ряда создадим интересный текстовый эффект. Возьмем инструмент Текст:

19. И напишем любой заголовок:

20. Чтобы и к тексту можно было применять логические операции, нужно его преобразовать в кривые. Для этого по тексту нужно щелкнуть правой кнопкой мыши и выбрать команду Create Outlines (Преобразовать в кривые):

21. Затем нарисуем цветной прямоугольник так, чтобы он перекрывал буквы посередине:

22. Выберем команду из палитры Pathfinder (Обработка контуров) –Exclude (Исключение):

23. Результат выполнения операции:

23. Общие области для текста и прямоугольника стали прозрачными. Абрис лучше убрать. На заднем плане можно поместить прямоугольник контрастного цвета:

Автор урока: Ю.В. Чудакова
