Построение в Автокаде методом "направление - расстояние"

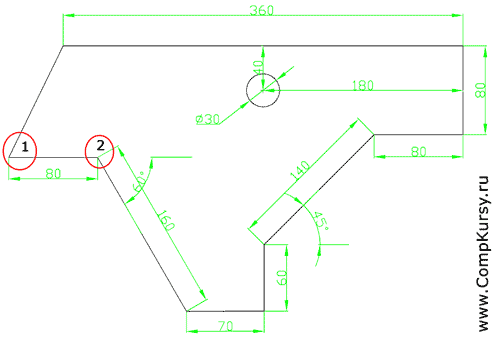

В упражнении отработывается один из самых простых и эффективных методов построения в Автокаде — метод "направление - расстояние". Под изображением читайте подробную инструкцию по выполнению упражнения.

Обратите внимание, что все углы на чертеже обозначены от оси Х. Если угол не обозначен, направление отрезка совпадает с осью Х или У или его обозначение не обязательно для правильного построения.

Упражнение 2. Построение в Автокаде методом "направление - расстояние"

Перед началом рисования необходимо настроить полярные углы. Для этого в строке состяния необходимо щелкнуть по кнопке "Полярное отслеживание" правой кнопкой мыши и выбрать "Настройка". В открывшемся окне настроить "Шаг углов" — 30, "Дополнительные углы" 45. Если посмотреть на рисунок мы увидим обозначенные углы в 60 и 45 градусов, а еще нам нужны углы 90 и 180 градусов. Можно было бы использовать шаг углов 15 градусов, тогда можно было бы отследить все нужные углы, но слишком маленький шаг углов затрудняет построение, так как появляется слишком много привязок. Поэтому выбираем меньший шаг углов и недостающий дополнительный угол. Щелкаем "ОК". А еще не забудьте убедиться в том, что "Полярное отслеживание" включено. Включать и выключать эту функцию можно клавишей F10.

Затем нужно активировать инструмент отрезок и щелкнуть в любом месте откуда начнется построение. Первой точкой будет точка обозначенная 1.

Далее с помощью помощью метода "направление - расстояние" переходим к следующей точке. Курсором необходимо задать направление к точке 2 и ввести с клавиатуры 80, нажимаем Enter, затем указываем направление к следующей точке, следим за правильным углом (60 или 300 градусов), вводим 160, Enter, указываем следующее направление, 70, Enter, указываем следующее направление, 60, Enter, следующее направление, 140, Enter, следующее направление, 80, Enter, следующее направление, 80, Enter, следующее направление 360, Enter переходим к следующей точке и последней. Нужно щелкнуть правой кнопкой мыши и выбрать опцию "Замкнуть". Это возможно только в том случае, если построение не прерывалось. Если построение прерывалось, нужно щелкнуть в точке обозначенной 1. Точно привязаться к этой точке можно с помощью объектной привязки "конточка", в этом случае завершить построение нужно клавишей Enter.

Строим окружность. Найти центр для построения окружности можно с помощью "объектного отслеживания". В строке состояния должны быть включены три кнопки: "Полярное отслеживание", "Объектная привязка" и "Объектное отслеживание". Должна быть включена объектная привязка "Середина". Включаем инструмент "Круг" Наводим курсор на середину самого верхнего отрезка, указываем направление вниз и с клавиатуры вводим расстояние 40, нажимаем Enter, затем указываем радиус окружности (15), Enter.
