Построение в Автокаде с помощью объектного отслеживания и относительных Декартовых координат

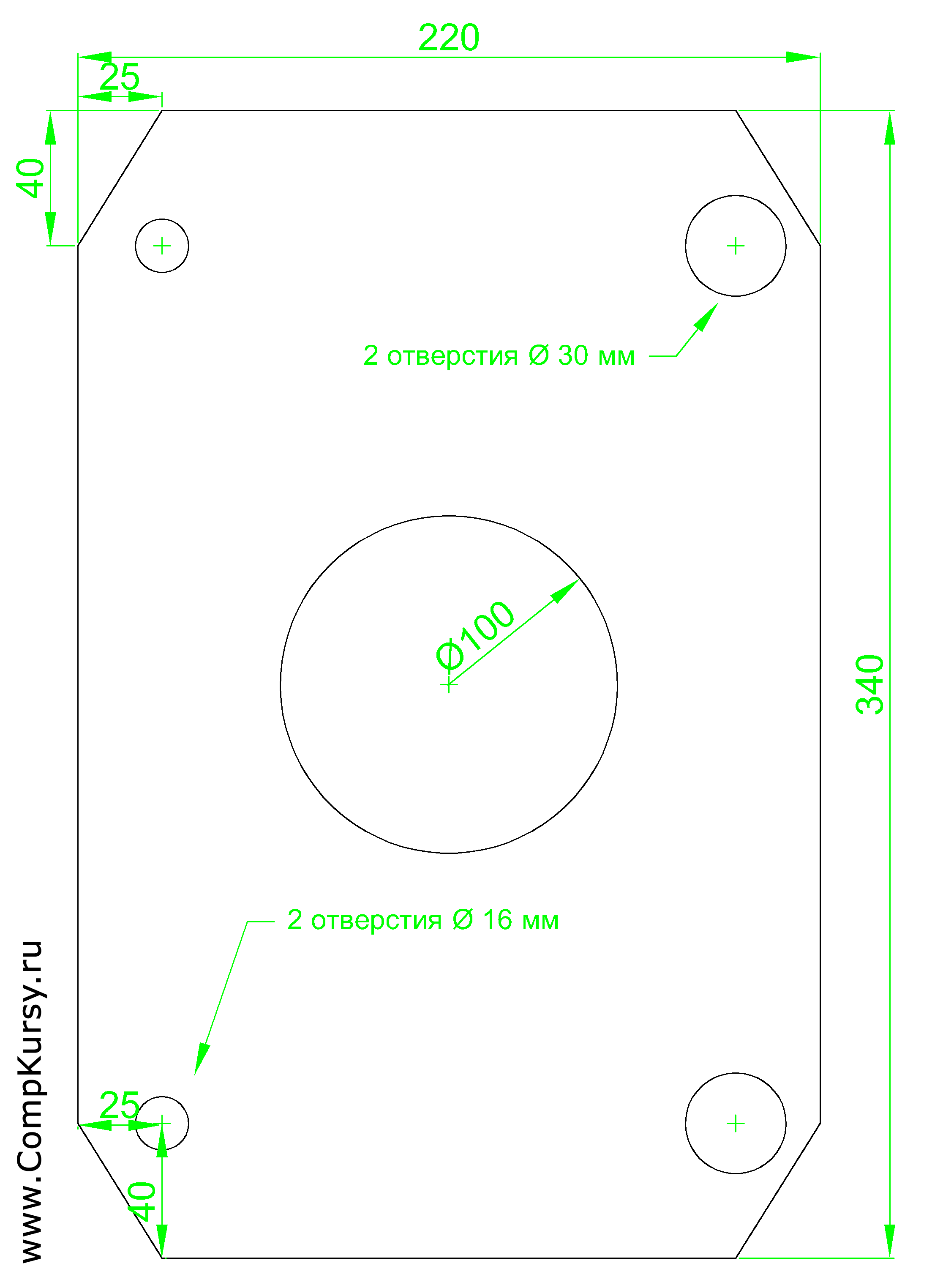

Упражнение на закрепление использования объектного отслеживания в Автокаде, а также построение с помощью относительных Декартовых координат. Под изображением читайте подробную инструкцию по выполнению упражнения.

Упражнение 4. Построение в Автокаде с помощью объектного отслеживания и относительных Декартовых координат

Перед началом рисования убедитесь в том, что включен динамический ввод. Включать и выключать динамический ввод можно клавишей F12. Если динамический ввод включен, ввод координат осуществляется в область рядом с курсором. Если выключен, ввод координат происходит в командной строке.

Сначала строим прямоугольник. Для этого активируем инструмент "Прямоугольник" и щелчком на экране указываем левый нижний угол прямоугольника (можно и наоборот правый верхний), затем вводим относительную Декартову координату противоположного угла — 220,340, Enter.

Теперь добавляем фаски к прямоугольнику. Включаем инструмент "Фаска", щелкаем правой кнопкой мыши, выбираем опцию "Длина", указываем длину фаски в одну сторону 40, Enter, затем длину во вторую сторону 25, Enter. Еще раз щелкаем правой кнопкой мыши, выбираем опцию "Несколько". Далее последовательно строим все фаски. Сначала по той стороне которая 40, затем по той, которая 25. И так — 4 раза, Enter.

Теперь нужно нарисовать 5 окружностей. Центры окружностей находим с помощью "Объектного отслеживания". В строке состояния должны быть включены три кнопки: "Полярное отслеживание", "Объектная привязка" и "Объектное отслеживание". Должна быть включена объектная привязка "Середина" и "Конточка".

Включаем инструмент "Круг" Наводим курсор на середину верхней стороны прямоугольника, указываем направление вниз, чтобы появилась пунктирная трасса отслеживания, затем наводим курсор на середину правой или левой стороны, ведем курсор к середине, на пересечении двух трасс отслеживания появляется крестик, при появлении крестика щелкаем мышкой, затем с клавиатуры вводим радиус окружности 50, Enter.

Строим следующую окружность. Включаем инструмент "Круг" Наводим курсор на точку начала фаски, отводим курсор в сторону будущего центра новой окружности, затем наводим курсор на другую точку начала фаски, отводим курсор в сторону центра будущей окружности до пересечения с первой трассой отслеживания. При появлении крестика на пересечении двух трасс отслеживания щелкаем левой кнопкой мыши, вводим радиус окружности (если это одна из окружностей слева — 8, если справа — 15), Enter. Строим оставшиеся три окружности таким же образом.
