Построение в Автокаде с помощью объектного отслеживания, использование обрезки

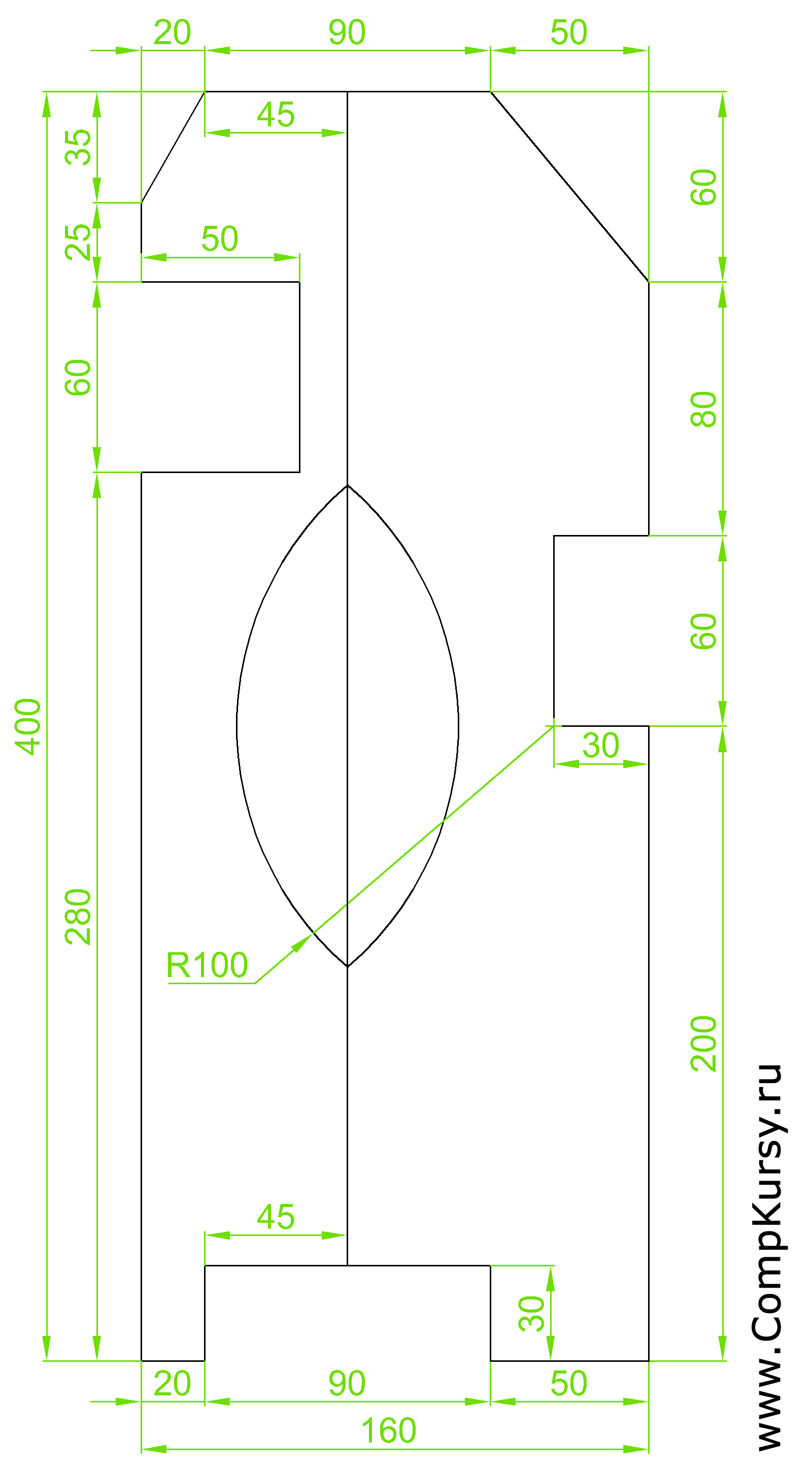

Упражнение по рисованию с помощью объектного отслеживания и применение обрезки в Автокаде. Под изображением читайте подробную инструкцию по выполнению упражнения.

Упражнение 5. Построение в Автокаде с помощью объектного отслеживания, использование обрезки

Перед началом рисования убедитесь в том, что включен динамический ввод. Включать и выключать динамический ввод можно клавишей F12. Если динамический ввод включен, ввод координат осуществляется в область рядом с курсором. Если выключен, ввод координат происходит в командной строке.

Для использования объектного отслеживания в строке состояния должны быть включены три кнопки: "Полярное отслеживание", "Объектная привязка" и "Объектное отслеживание". Должна быть включена объектная привязка "Середина" и "Конточка".

Сначала строим прямоугольник. Для этого активируем инструмент "Прямоугольник" и щелчком на экране указываем левый нижний угол прямоугольника (можно и наоборот правый верхний), затем вводим относительную Декартову координату противоположного угла — 160,400, Enter.

Теперь добавляем фаски к прямоугольнику. Включаем инструмент "Фаска", щелкаем правой кнопкой мыши, выбираем опцию "Длина", указываем длину фаски в одну сторону 35, Enter, затем длину во вторую сторону 20, Enter. Затем строим фаску. Сначала щелкаем по той стороне которая 35, затем по той, которая 20. Снова включаем инструмент "Фаска" (можно просто нажать Enter), щелкаем правой кнопкой мыши, выбираем опцию "Длина", указываем длину фаски в одну сторону 50, Enter, затем длину во вторую сторону 60, Enter. Затем строим фаску. Сначала щелкаем по той стороне которая 50, затем по той, которая 60.

Теперь делаем вырезы в прямоугольнике слева, снизу и справа. Начнем с левого выреза. Сначала нарисуем все нужные линии, затем "Обрезкой" удалим лишнее.

Активируем инструмент "Отрезок", наводим курсор на нижнюю точку левой фаски так, чтобы сработала привязка "конточка", не щелкая мышью опускаем курсор немного вниз так, чтобы появилась пунктирная трасса отслеживания, с клавиатуры вводим 25, Enter, первая точка отрезка должна появится на 25 мм ниже выбранной точки. Затем строим методом "направление - расстояние", указываем направление вправо, вводим 50, Enter, указываем направление вниз, вводим 60, Enter, указываем направление влево, вводим 50, Enter, Enter.

Переходим к нижнему вырезу. Активируем инструмент "Отрезок", наводим курсор на левую нижнюю точку фигуры так, чтобы сработала привязка "конточка", не щелкая мышью направляем курсор немного вправо так, чтобы появилась пунктирная трасса отслеживания, с клавиатуры вводим 20, Enter, первая точка отрезка должна появится на 20 мм правее выбранной точки. Затем строим методом "направление - расстояние", указываем направление вверх, вводим 30, Enter, указываем направление вправо, вводим 90, Enter, указываем направление вниз, вводим 30, Enter, Enter.

Переходим к правому вырезу. Активируем инструмент "Отрезок", наводим курсор на правую нижнюю точку фигуры так, чтобы сработала привязка "конточка", не щелкая мышью направляем курсор немного вверх так, чтобы появилась пунктирная трасса отслеживания, с клавиатуры вводим 200, Enter, первая точка отрезка должна появится на 200 мм выше выбранной точки. Затем строим методом "направление - расстояние", указываем направление влево, вводим 30, Enter, указываем направление вверх, вводим 60, Enter, указываем направление вправо, вводим 30, Enter, Enter.

Теперь нужно удалить лишние части отрезков внутри вырезов. Активируем инструмент "Обрезка". Сначала нужно выбрать все режущие кромки, то есть части вырезов, которые идут перпендикулярно линиям основной фигуры, всего 6 отрезков, последовательно щелкаем по ним, после выделения всех шести режущих кромок, Enter, затем щелкаем по тем частям фигуры, которые необходимо вырезать, всего 3 щелчка, Enter.

Теперь нужно нарисовать вертикальную линию идущую от середины верхней стороны фигуры до середины нижнего выреза. Активируем инструмент "Отрезок", щелкаем по середине верхней стороны, доводим до середины нижнего выреза, щелкаем, Enter.

Теперь рисуем дуги в центре фигуры. Включаем инструмент "Круг" Щелкаем мышью по нижней точке правого выреза обозначенную крестиком на рисунке. Вводим радиус 100, Enter.

С помощью обрезки удаляем лишнее. Активируем инструмент "Обрезка", Сначала нужно выбрать все режущую кромку, то есть вериткальный отрезок внутри фигуры, Enter, затем щелкаем по правой стороне окружности, которую необходимо отрезать, Enter.

Осталось зеркально отразить полученную дугу. Выделяем дугу, активируем инструмент "Зеркало", щелкаем по верхней, затем по нижней точке дуги, Enter. Упражнение выполнено!
