Построение с помощью зеркального отражения в Автокаде

Построение с помощью зеркального отражения в Автокаде, а также применение и настройка инструмента "Сопряжение". Под изображением читайте подробную инструкцию по выполнению упражнения.

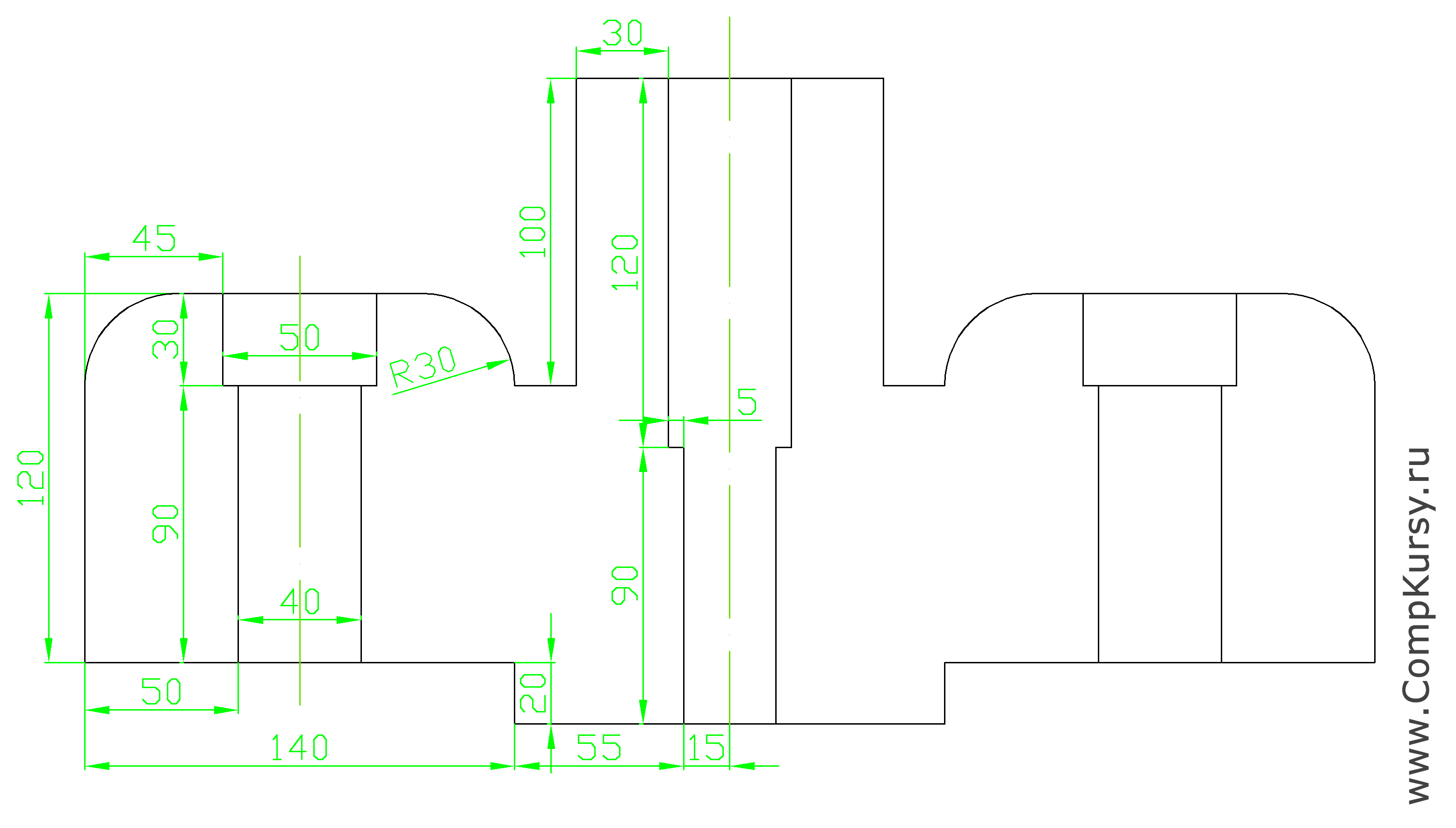

Упражнение 8. Построение с помощью зеркального отражения в Автокаде

Перед началом рисования убедитесь в том, что включен динамический ввод.

Строим прямоугольник (половинка левой части всей детали). Для этого активируем инструмент "Прямоугольник" и щелчком на экране указываем левый нижний угол прямоугольника (можно и наоборот правый верхний), затем вводим относительную Декартову координату противоположного угла — 70,120, Enter.

Рисуем линии внутри прямоугольника. Наводим курсор на левый верхний угол прямоугольника, появляется привязка "конточка", не щелкая указываем направление вправо, вводим с клавиатуры 45, Enter, указываем направление вниз, вводим с клавиатуры 30, Enter, указываем направление вправо, вводим с клавиатуры 25, Enter, Enter.

Наводим курсор на левый нижний угол прямоугольника, появляется привязка "конточка", не щелкая указываем направление вправо, вводим с клавиатуры 50, Enter, указываем направление вврех, вводим с клавиатуры 90, Enter, Enter.

Скругляем левый верхний угол прямоугольника. Включаем инструмент "Сопряжение", в командной строке проверяем режим опции "обрезка". Если режим "С ОБРЕЗКОЙ" — все в порядке, если нет — щелкаем правой кнопкой мыши, выбираем опцию "Обрезка", выбираем "С обрезкой". Щелкаем правой кнопкой мыши, выбираем опцию "Радиус", указываем радиус 30, Enter, строим сопряжение. Щелкаем по одной стороне, щелкаем по второй стороне.

Включаем инструмент "Обрезать", щелкаем по ребру фигуры, Enter, щелкаем по правой стороне фигуры, сторона удаляется, Enter. Выделяем все, активируем инструмент "Зеркало", щелкаем по правой нижней точке фигуры, затем по правой верхней точке, Enter.

Включаем инструмент "Обрезать", щелкаем по ребру правой части фигуры, Enter, щелкаем по правой стороне фигуры, сторона удаляется, Enter.

Включаем инструмент "Полилиния" (или "Отрезок"), привязываемся к правому нижнему углу фигуры, указываем направление вниз, вводим с клавиатуры 20, Enter, указываем направление вправо, вводим с клавиатуры 55, Enter, указываем направление вверх, вводим с клавиатуры 90, Enter, указываем направление влево, вводим с клавиатуры 5, Enter, указываем направление вверх, вводим с клавиатуры 120, Enter, указываем направление влево, вводим с клавиатуры 30, Enter, указываем направление вниз, вводим с клавиатуры 100, Enter, ведем курсор влево правого верхнего угла фигуры, до появления привязки "конточка", щелкаем, Enter.

Включаем инструмент "Полилиния" (или "Отрезок"), привязываемся к правому нижнему углу фигуры, указываем направление вправо, вводим с клавиатуры 15, Enter, Enter.

Включаем инструмент "Полилиния" (или "Отрезок"), привязываемся к правому верхнему углу фигуры, указываем направление вправо, вводим с клавиатуры 20, Enter, Enter.

Выделяем все, активируем инструмент "Зеркало", щелкаем по правой нижней точке фигуры, затем по правой верхней точке, Enter.

Упражнение выполнено.
