Масшатб в Автокаде, фаска с обрезкой и без обрезки

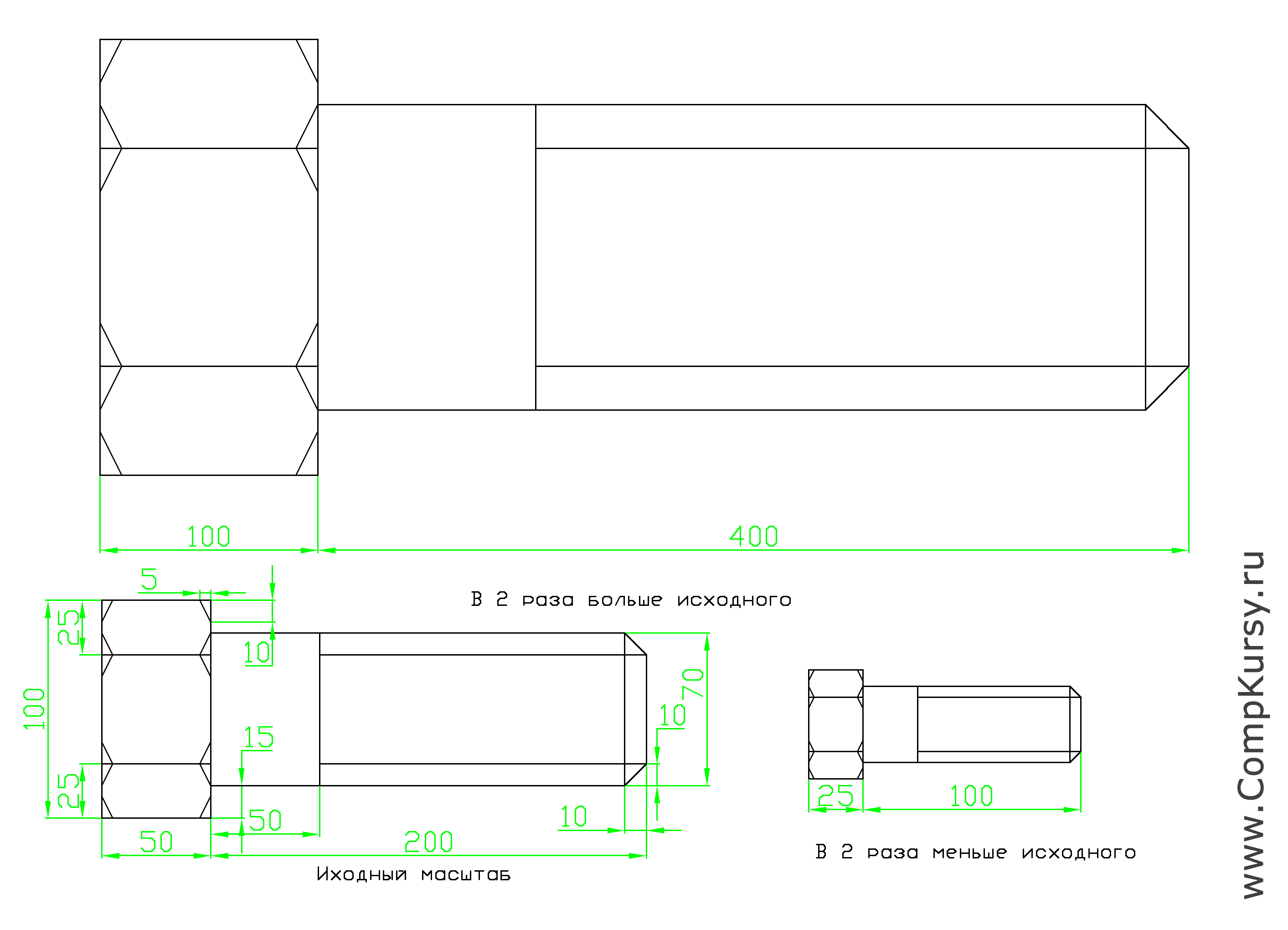

Упражнение по изменению масштаба в Автокаде, а также применение и настройка инструмента "Фаска". Под изображением читайте подробную инструкцию по выполнению упражнения.

Упражнение 7. Масшатб в Автокаде, фаска с обрезкой и без обрезки

Перед началом рисования убедитесь в том, что включен динамический ввод.

Сначала строим болт в исходном масштабе

Строим прямоугольник (головка болта). Для этого активируем инструмент "Прямоугольник" и щелчком на экране указываем левый нижний угол прямоугольника (можно и наоборот правый верхний), затем вводим относительную Декартову координату противоположного угла — 50,100, Enter.

Рисуем горизонтальные линии внутри прямоугольника. Наводим курсор на левый нижний угол прямоугольника, появляется привязка "конточка", не щелкая указываем направление вверх, вводим с клавиатуры 25, Enter, указываем направление вправо, вводим с клавиатуры 50, Enter, Enter.

Наводим курсор на левый верхний угол прямоугольника, появляется привязка "конточка", не щелкая указываем направление вниз, вводим с клавиатуры 25, Enter, указываем направление вправо, вводим с клавиатуры 50, Enter, Enter.

Добавляем фаски к прямоугольнику. Включаем инструмент "Фаска", щелкаем правой кнопкой мыши, выбираем опцию "Длина", указываем длину фаски в одну сторону 10, Enter, затем длину во вторую сторону 5, Enter, щелкаем правой кнопкой мыши, выбираем опцию "оБрезка", выбираем "Без обрезки", еще раз щелкаем правой кнопкой мыши, выбираем опцию "Несколько". Затем строим фаски. Щелкаем по одной стороне, затем по другой, не забывая от том, что первая сторона фаски у нас 10 мм, а вторая 5 мм. Должно получиться 12 фасок.

Теперь рисуем стержень болта. Наводим курсор на конец фаски справа внизу на расстоянии 15 мм от правого нижнего угла прямоугольника, должна появиться привязка "конточка" или "пересечение", щелкаем. Указываем направление вправо, вводим с клавиатуры 200, Enter. Указываем направление вверх, вводим с клавиатуры 70, Enter, указыаем направление влево, вводим с клавиатуры 200, Enter, Enter.

Строим вертикальную линию внутри стержня болта. Наводим курсор на левую нижнюю точку стержня, указываем направление вправо, вводим с клавиатуры 50, Enter указываем направление вверх, вводим с клавиатуры 70, Enter, Enter.

Строим фаски в правой части сержня. Включаем инструмент "Фаска", щелкаем правой кнопкой мыши, выбираем опцию "Длина", указываем длину фаски в одну сторону 10, Enter, затем длину во вторую сторону 10, Enter, щелкаем правой кнопкой мыши, выбираем опцию "оБрезка", выбираем "С обрезкой", еще раз щелкаем правой кнопкой мыши, выбираем опцию "Несколько". Затем строим 2 фаски. Щелкаем по одной стороне, затем по другой и так два раза, Enter.

Рисуем две горизонтальные линии внутри стержня болта. Привязваемся к внутренней точке нижней фаски (привязка "конточка"), ведем курсор до пересечения с вертикальной линией, при появлении привязки "пересечение" щелкаем, Enter. Точно так же строим верхнюю горизонтальную линию.

Болт готов. Делаем две копии. Выделяем болт, активируем инструмент "Копировать", щелкаем по левому нижнему углу всей фигуры (или любой другой точке), щелчками указываем размещение двух копий. Копии надо размещать с учетом будущего масштабирования.

Выделяем первую копию. Будем ее увеличивать в 2 раза. Активируем инструмент "Масштаб", щелкаем в левый нижний угол фигуры (или в любую другую точку, которая останется на месте, а все остальные будут удалятся от нее с учетом увеличения в 2 раза), вводим с клавиатуры 2 (коэффициэнт масштабирования), Enter.

Выделяем вторую копию. Будем ее уменьшать в 2 раза. Активируем инструмент "Масштаб", щелкаем в левый нижний угол фигуры (или в любую другую точку, которая останется на месте, а все остальные будут приближаться к ней с учетом уменьшения в 2 раза), вводим с клавиатуры 0.5 (коэффициэнт масштабирования), Enter. Обратите внимание, что дробная часть отделяется точкой, а не запятой.

Масштаб обеих копий изменен, упражнение выполнено.
